Menyoroti:
2.1 Inci Layar TFT Bulat
, ST7701S Layar TFT Bulat
, 2.1 inci panel LCD bulat
P/n: |
HCCH210WV01A |
Ukuran: |
2,1"(IPS) |
Tipe tampilan: |
IPS |
Resolusi: |
480x480 |
Dimensi Garis Besar: |
56,18(L)*59,71(T)*2,3(T)mm |
Daerah Aktif: |
φ53.28mm |
Cahaya: |
250 cd/m2 |
antarmuka: |
40pinSPI+RGB |
Sudut pandang: |
85/85/85/85 |
IC pengemudi: |
ST7701S |
Suhu Operasi: |
-20 ~ 70 °C |
suhu penyimpanan: |
-30~80℃ |
Rasio Kontras: |
1000 |
Rasio Aspek: |
1:1 |
Aplikasi: |
Kelautan, Perangkat IOT, Aplikasi Industri dan Medis |

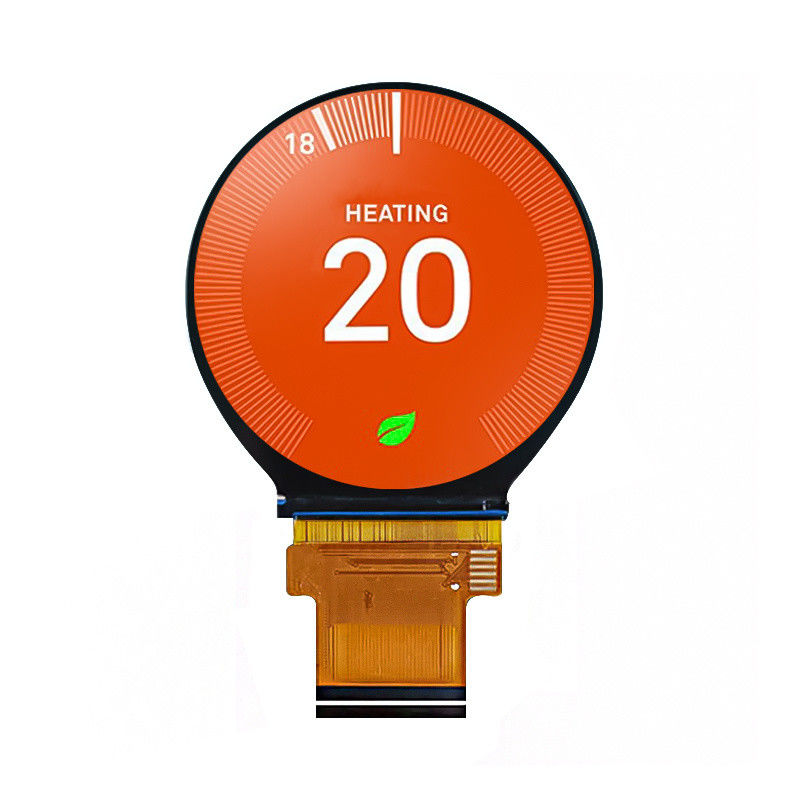

ST7701S IC 2,1 Inch Round TFT Screen LCD Display Dengan 40pinSPI+RGB
2.1 inci Layar LCD Bulat dengan 40pinSPI+RGB dan ST7701S IC
Deskripsi produk:
HCCH210WV01Aadalah 2.1 inci480x480resolusi bulat TFT layar LCD.tampilan warna bulat adalah40pinSPI+RGBinterface, dan dilengkapi denganST7701SIC. layar LCD IPS TFT 2,1 inci ini adalah 250 nits kecerahan. untuk dimensi garis besar ini56.18 ((W) * 59.71 ((H) * 2.3 ((D) mmtampilan bulat, kami juga memiliki panel sentuh kapasitif standar untuk itu.Modul layar IPS TFT bulat berwarna penuh ini memiliki sudut pandang bulat dan rasio kontras yang tinggi.Aplikasi industri dan medis.
Spesifikasi Umum:
| P/N |
HCCH210WV01A |
| Ukuran |
2.1 inci |
| Mode Tampilan |
IPS/Transmissive/Biasanya Hitam |
| Resolusi |
480*480 |
| Dimensi garis besar ((mm) |
56.18 ((W) * 59.71 ((H) * 2.3 ((D) mm |
| Area Aktif ((mm) |
φ53.28mm |
| Kecerahan ((cd/m2) |
250 |
| Sudut pandang ((L/R/T/B) |
85/85/85/85 |
| Antarmuka |
40pinSPI+RGB |
| Driver IC |
ST7701S |
| Suhu Operasi |
-20 ~ 70 °C |
| Suhu Storge |
-30~80°C |
| Rasio aspek |
1:1 |
| Rasio kontras |
1000 |
| Aplikasi |
Perangkat Laut, Perangkat IoT, Aplikasi Industri dan Medis |
Gambar produk:
Penugasan pin:
Kondisi mengemudi lampu latar:
| Artikel |
Simbol |
MIN |
TYP |
Maksimal |
UNIT |
Kondisi pengujian |
| Tegangan untuk lampu latar LED |
Vf |
3.0 |
3.2 |
3.5 |
V |
Jika=80mA |
| Arus untuk lampu latar LED |
Jika |
- |
80 |
- |
mA |
- |
| Waktu hidup LED |
- |
- |
20000 |
- |
jam |
Jika=80mA |
Seri layar LCD bulat
|
Ukuran layar LCD HTC
|
| Dengan hangat mengingatkan:jika model yang tercantum di bawah ini tidak dapat memenuhi kebutuhan Anda,penyesuaian dapat dilakukan sesuai dengan kebutuhan spesifik Anda tetapi tidak terbatas pada LCM,RTP,CTP,driverboard.etc. |
| Tidak, tidak. |
Ukuran |
Bagian No. |
Jenis LCD |
Resolusi |
Rangka kerja
dimensi
|
Area aktif |
Antarmuka |
Rasio kontras |
Cahaya |
Suhu operasi |
Suhu penyimpanan |
| 1 |
1.8" |
HC018IX20020-F63 |
IPS |
360*360 |
48.08*49.95*1.96mm
|
φ45,68mm |
30pin MIPI |
1200 |
250 |
-20 ~ 70 °C |
-30~80°C |
| 2 |
2.1" |
HCCH210WV01A |
IPS |
480*480 |
56.18*59.71*2.3mm
|
φ53.28mm |
40pinSPI+RGB |
1000 |
250 |
-20 ~ 70 °C |
-30~80°C |
| 3 |
3.5" |
HC035IXA0040-G10 |
IPS |
800*640 |
97.6*83.79*4.0mm
|
90.0*72.0mm |
40pinSPI+RGB |
1200 |
1000 |
-30~80°C |
-40 ~ 90 °C |
| 4 |
3.5" |
HC035IXA0040-F13 |
IPS |
800*640 |
97.6*83.79*4.0mm
|
90.0*72.0mm |
40pinSPI+RGB |
1200 |
1000 |
-20 ~ 70 °C |
-30~80°C |
| 5 |
3.5" |
HC035IXA0077-G82 |
IPS |
720*670 |
98.88*94.12*7.75mm
|
89.74*83.51
mm
|
40pin RGB |
1200 |
1000 |
-30~80°C |
-30~80°C |
| 6 |
4" |
HC040IXA4077-F34 |
IPS |
720*720 |
110*112.49*7.7mm
|
φ101,52mm |
40pin MIPI |
1000 |
1400 |
-30 ~ 85 °C |
-30-85°C |
| 7 |
4" |
HC040IXA4077-F35 |
IPS |
720*720 |
110*112.49*7.7mm
|
φ101,52mm |
40pinLVDS |
1200 |
1000 |
-30~80°C |
-30-85°C |
Pengaturan:
FAQ:
Q1. Dapatkah saya memiliki pesanan sampel untuk LCD Display
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas
Q2. Bagaimana dengan lead time?
A:Biasanya 4 ~ 5 hari untuk pesanan sampel jika barang ada di stok, dan 4 ~ 6 minggu untuk produksi massal (berdasarkan jumlah dan produk).
Q3. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman melalui DHL, UPS, FedEx.
Q4. Bagaimana untuk melanjutkan pesanan untuk LCD Display?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q5: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T6: Bagaimana cara menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
B.Selain kerusakan yang disebabkan oleh faktor manusia, dalam satu tahun garansi dari awal pengiriman.
Jika ada kondisi khusus, waktu garansi akan diberitahu secara terpisah.
